Электрофон: как устроен, почему стареет и как понять его реальное состояние
Электрофон - это связка проигрывателя, усилителя и акустики, где механика и электроника напрямую влияют на звук. Важно понимать износ подшипников, высыхание электролитов и геометрию тонарма. Разберу, как это работает, где теряется сигнал и как отличить живой аппарат от уставшего без лишней романтики.
Я регулярно вижу аппараты, которые снаружи блестят, а внутри дают гул 50 Гц и перекос канала на 3-6 дБ. Люди путаются в простом: думают, что крутится - значит работает. Нет. Проигрыватель может держать скорость, но тракт уже вносит искажения 1-3 %, и это слышно сразу на голосе.
Еще один момент - родное значит лучше. Не всегда. Электролит на 2000-4700 мкФ через 30-40 лет увеличивает ESR. Усилитель начинает пульсировать по питанию, и в динамиках появляется гул.
Почему тема важна с инженерной точки зрения
Электрофон - это цепочка: механика вращает диск, игла считывает микрорельеф, головка превращает это в напряжение 2-5 мВ, дальше усиление до вольт и уже потом динамик двигает воздух. Потери есть на каждом этапе.
Если в подшипнике стола появляется люфт 0,05-0,1 мм, игла гуляет по канавке. Это дает межканальные искажения и шорох, который часто принимают за грязь на пластинке.
В усилителе высохший элемент увеличивает пульсации питания с 20-30 мВ до 150-300 мВ. Ухо это слышит как гул и размытую атаку.
Как устроен электрофон на деле
Система состоит из трех узлов:
Привод задает стабильность скорости. Любое отклонение более 0,2-0,3 % уже слышно как плавающий тон.
Тонарм держит геометрию. Ошибка угла 1-2 градуса увеличивает износ канавки и искажения на высоких частотах.
Головка преобразует механические колебания в сигнал. Магнитная дает 3-5 мВ, пьезо - выше, но с худшей линейностью.
Дальше идет коррекция RIAA. Если емкости ушли, высокие частоты падают на 3-6 дБ.
Где реально теряется звук
Основные потери:
Часто меняют иглу, а проблема в растянутом пассике на 2-3 мм. Под нагрузкой скорость проседает.
Типичные заблуждения
Слабые места конструкции
Чаще всего выходят из строя:
Как отличить норму от неисправности
По звуку:
По механике:
По внешним признакам:
Сравнение: прямой привод и пассиковый
Прямой привод:
Пассиковый:
Сравнение: пьезо и магнитная головка
Пьезо:
Магнитная:
Частые ошибки
Как это проявляется на деле
Двигатель вращает диск, игла считывает, сигнал усиливается, динамик воспроизводит.
Проблемы:
Что делать дальше
Коротко:
Если есть гул, перегрев или сильные искажения - лучше не рисковать и показать специалисту
https://grammofonika.ru/contact
Электрофон - это система. Если понимать физику, быстро становится ясно, где аппарат живой, а где уже только внешний вид.
FAQ
Как понять, что электрофон в рабочем состоянии?
Нет гула, стабильная скорость, чистый звук. Усилитель не перегревается выше 40-50 °C.
Почему электрофон крутит, но звучит плохо?
Износ иглы, проблемы питания или коррекции.
Можно ли включать без обслуживания?
Есть риск перегрева и выхода из строя.
Чем отличается косметика от ремонта?
Косметика - внешний вид, ремонт - параметры.
Опасно ли менять смазку самому?
Да, если не учитывать вязкость.
Как хранить электрофон?
Влажность 40-60 %, без перепадов температуры.
Как понять, что игла изношена?
Хрип, шум, ухудшение стерео.
Электрофон - это связка проигрывателя, усилителя и акустики, где механика и электроника напрямую влияют на звук. Важно понимать износ подшипников, высыхание электролитов и геометрию тонарма. Разберу, как это работает, где теряется сигнал и как отличить живой аппарат от уставшего без лишней романтики.
Я регулярно вижу аппараты, которые снаружи блестят, а внутри дают гул 50 Гц и перекос канала на 3-6 дБ. Люди путаются в простом: думают, что крутится - значит работает. Нет. Проигрыватель может держать скорость, но тракт уже вносит искажения 1-3 %, и это слышно сразу на голосе.
Еще один момент - родное значит лучше. Не всегда. Электролит на 2000-4700 мкФ через 30-40 лет увеличивает ESR. Усилитель начинает пульсировать по питанию, и в динамиках появляется гул.
Почему тема важна с инженерной точки зрения
Электрофон - это цепочка: механика вращает диск, игла считывает микрорельеф, головка превращает это в напряжение 2-5 мВ, дальше усиление до вольт и уже потом динамик двигает воздух. Потери есть на каждом этапе.
Если в подшипнике стола появляется люфт 0,05-0,1 мм, игла гуляет по канавке. Это дает межканальные искажения и шорох, который часто принимают за грязь на пластинке.
В усилителе высохший элемент увеличивает пульсации питания с 20-30 мВ до 150-300 мВ. Ухо это слышит как гул и размытую атаку.

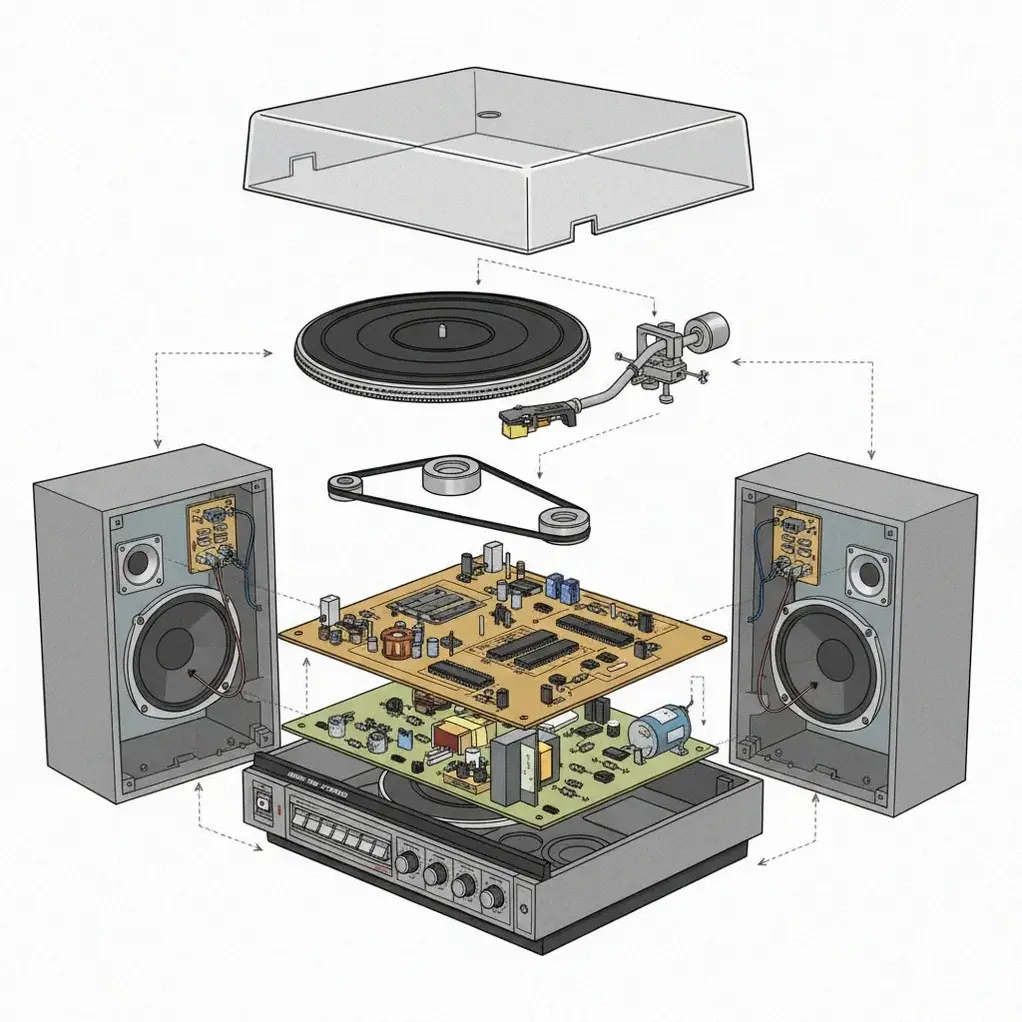

Как устроен электрофон на деле
Система состоит из трех узлов:
- привод и диск
- тонарм с головкой
- усилительный тракт и акустика
Привод задает стабильность скорости. Любое отклонение более 0,2-0,3 % уже слышно как плавающий тон.
Тонарм держит геометрию. Ошибка угла 1-2 градуса увеличивает износ канавки и искажения на высоких частотах.
Головка преобразует механические колебания в сигнал. Магнитная дает 3-5 мВ, пьезо - выше, но с худшей линейностью.
Дальше идет коррекция RIAA. Если емкости ушли, высокие частоты падают на 3-6 дБ.
Где реально теряется звук
Основные потери:
- подшипник диска - люфт и сухая смазка
- пассик или ролик - нестабильная скорость
- игла - износ после 50-100 часов
- электролиты - рост ESR
- контакты - окислы увеличивают сопротивление
Часто меняют иглу, а проблема в растянутом пассике на 2-3 мм. Под нагрузкой скорость проседает.
Типичные заблуждения
- Если звук есть - значит все нормально
- На деле можно иметь 5-10 % гармоник
- Старая смазка лучше новой
- Загустевшая масса увеличивает трение
- Родные детали всегда лучше
- Электролиты - расходный материал
Слабые места конструкции
Чаще всего выходят из строя:
- электролиты питания
- подшипник диска
- пассик
- игла и подвес
Как отличить норму от неисправности
По звуку:
- гул 50 Гц - питание
- плавающий тон - привод
- хрип на ВЧ - игла
По механике:
- диск легко тормозится рукой
- есть боковой люфт
По внешним признакам:
- запах старого электролита
- потеки на плате
Сравнение: прямой привод и пассиковый
Прямой привод:
- стабильность 0,1-0,2 %
- меньше потерь
- сложнее ремонт
Пассиковый:
- проще
- тише мотор
- зависимость от ремня
Сравнение: пьезо и магнитная головка
Пьезо:
- высокий уровень
- простая схема
- выше искажения
Магнитная:
- 3-5 мВ
- нужна коррекция
- лучше детализация
Частые ошибки
- Залили густую смазку
- Диск тормозит
- Вязкость выше нужной
- Поставили дешевую иглу
- Появились искажения
- Неправильная геометрия
- Запустили без проверки
- Перегрев усилителя
- Высохшие элементы
- Купили по фото
- Красивый корпус, слабый тракт
Как это проявляется на деле
Двигатель вращает диск, игла считывает, сигнал усиливается, динамик воспроизводит.
Проблемы:
- механика - трение
- электроника - шум
Что делать дальше
Коротко:
- проверить люфт диска
- послушать фон
- оценить стабильность
- осмотреть плату
- не лезть в усилитель без опыта
Если есть гул, перегрев или сильные искажения - лучше не рисковать и показать специалисту
https://grammofonika.ru/contact
Электрофон - это система. Если понимать физику, быстро становится ясно, где аппарат живой, а где уже только внешний вид.
FAQ
Как понять, что электрофон в рабочем состоянии?
Нет гула, стабильная скорость, чистый звук. Усилитель не перегревается выше 40-50 °C.
Почему электрофон крутит, но звучит плохо?
Износ иглы, проблемы питания или коррекции.
Можно ли включать без обслуживания?
Есть риск перегрева и выхода из строя.
Чем отличается косметика от ремонта?
Косметика - внешний вид, ремонт - параметры.
Опасно ли менять смазку самому?
Да, если не учитывать вязкость.
Как хранить электрофон?
Влажность 40-60 %, без перепадов температуры.
Как понять, что игла изношена?
Хрип, шум, ухудшение стерео.
